مقدمه

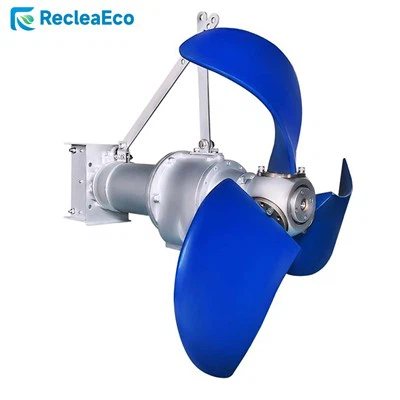

میکسر غوطه وری فوق العاده صرفه جویی در GQJB یک تجهیزات تصفیه آب است که به طور گسترده در اختلاط ، هم زدن و گردش فرآیندهای تصفیه فاضلاب شهری و صنعتی مورد استفاده قرار می گیرد. این تجهیزات فناوری موتور مگنت دائمی را اتخاذ می کنند و راندمان حرکتی به استاندارد مصرف انرژی کلاس II اروپا می رسد ، که در مقایسه با موتورهای سنتی ، انرژی {1}} را ذخیره می کند. علاوه بر این ، کابل یک طرح آب بندی دو لایه را اتخاذ می کند تا اطمینان حاصل شود که آب نمی تواند وارد موتور شود و این باعث افزایش قابلیت اطمینان تجهیزات می شود.
ویژگی
صرفه جویی در مصرف انرژی
میکسر غوطه وری با صرفه جویی در مصرف انرژی فوق العاده GQJB ، فن آوری موتور مگنت دائمی را اتخاذ می کند ، که باعث کاهش از بین رفتن جریان سیم پیچ می شود ، مصرف انرژی مغناطیسی را بهبود می بخشد و باعث می شود راندمان حرکتی به استاندارد بهره وری انرژی فوق العاده فوق العاده اروپایی ، که 15 ٪ 4}} ٪ بالاتر از راندمان موتور معمولی است برسد. به این ترتیب ، در شرایط کار استاندارد ، حدود 8 ، {6}} kwh ساعت می تواند هر سال ذخیره شود ، که معادل تقریباً 10 ماه از کار مداوم یک تهویه مطبوع خانگی است.
مهر و موم
میکسر غوطه وری با صرفه جویی در مصرف انرژی فوق العاده GQJB ، طراحی سیستم آب بندی مضاعف را اتخاذ می کند. مهر و موم اول مانع از ورود رطوبت خارجی به محفظه آب بندی می شود و مهر و موم دوم در داخل محفظه آب بندی قرار دارد تا از ضد آب اضافی استفاده کند. سیستم آب بندی به شدت آزمایش شده است و می تواند در برابر فشار آب تا 3 مگاپیکاسن مقاومت کند ، معادل فشار در عمق 300 متر. این آب بندی باعث می شود تجهیزات در اثر ورود به آب آسیب ببینند.
طراحی پروانه خود تمیز کردن
سطح پروانه ای از میکسر غوطه وری با صرفه جویی در مصرف انرژی GQJB ، فناوری پوشش ضد فولینگ را اتخاذ می کند ، که می تواند چسبندگی سطح پروانه را کاهش دهد و از این طریق گرفتاری الیاف و ناخالصی ها را کاهش می دهد. این طرح به کاربران امکان می دهد تعداد تمیز کردن ها را بیش از 50 ٪ در سال کاهش دهند.
دامنه کاربرد
میکسر غوطه وری عمدتاً برای مخلوط کردن ، هم زدن و گردش در فرآیند تصفیه فاضلاب شهری و صنعتی استفاده می شود. همچنین می تواند به عنوان وسیله فشار جریان برای گردش آب چشم انداز استفاده شود. این می تواند جریان آب را از طریق همزن ایجاد کند و به طور مؤثر از حل و فصل مواد جامد معلق جلوگیری کند.
شرایط کار
برای اطمینان از عملکرد مناسب میکسر زیر آب ، لطفاً محیط کار مناسب و حالت کار را انتخاب کنید. اگر شرایط خاصی دارید ، با شرکت ما تماس بگیرید.
دمای محیط تحریک شده به طور کلی باید بین درجه {0}}} درجه و 40 درجه باشد ، با دامنه pH 5 تا 9. چگالی متوسط نباید از 1150 کیلوگرم در متر مربع تجاوز کند و عمق غواصی عملیاتی طولانی مدت نباید از 20 متر تجاوز کند.
یادداشت های انتخابی
- سناریوهای کاربردی
- ابعاد استخر
- خصوصیات متوسط: از جمله ویسکوزیته ، چگالی ، محتوای جامد و غیره
قدرت مورد نیاز برای میکسر بر اساس حجم ، چگالی ، ویسکوزیته و عمق مخلوط کردن مایع هم زده تعیین می شود. بسته به وضعیت خاص ، ممکن است یک یا چند میکسور مورد نیاز باشد. برای کمک به انتخاب مدل ، لطفا با شرکت ما تماس بگیرید.
یادداشت های خاص:
- میکسر زیر آب باید کاملاً در آب غوطه ور شود تا کار کند.
- استفاده از میکسر در محیط های قابل اشتعال ، انفجاری ، بسیار خورنده یا درجه حرارت بالا کاملاً ممنوع است.
- حداقل عمق غوطه وری میکسر غوطه وری 900 میلی متر است.
پارامترها
|
مدل |
قدرت مرتبط (KW) |
برقی مرتبط (A) |
کارایی (Eff. ٪) |
عامل قدرت (P.F) |
قطر پروانه (میلی متر) |
چرخشی سرعت (r٪2fmin) |
وزن (کیلوگرم) |
نصب سیستم |
فشار (N) |
|
GQJB400/{{1}. 5 |
1.5 |
3.7 |
88.1 |
0.77 |
400 |
740 |
50/65 |
سیستم II |
630 |
|
GQJB320/740-2. 2 |
2.2 |
5.2 |
89. 7 |
0.81 |
320 |
740 |
80/85 |
سیستم II |
720 |
|
GQJB400/{{1}. 5 |
2.5 |
5.8 |
90.1 |
0.82 |
400 |
740 |
85/93 |
سیستم II |
840 |
|
GQJB400٪2f٪7b٪7b1٪7d٪7d |
3 |
6.8 |
90.3 |
0.82 |
400 |
740 |
85/93 |
سیستم II |
920 |
|
GQJB400٪2f٪7b٪7b1٪7d٪7d |
4 |
8.8 |
90.9 |
0.82 |
400 |
960 |
85/93 |
سیستم II |
1260 |
|
GQJB620٪2f٪7b٪7b1٪7d٪7d |
4 |
7.1 |
90.9 |
0.82 |
620 |
480 |
175/191 |
سیستم iii |
1470 |
|
GQJB620٪2f٪7b٪7b1٪7d٪7d |
5 |
8.4 |
92.1 |
0.83 |
620 |
480 |
180/196 |
سیستم iii |
1900 |
|
GQJB620/480-7. 5 |
7.5 |
12.3 |
92.6 |
0.84 |
620 |
480 |
190/206 |
سیستم iii |
2700 |
|
GQJB620٪2f٪7b٪7b1٪7d٪7d |
10 |
15.4 |
93.6 |
0.85 |
620 |
480 |
210/226 |
سیستم iii |
3450 |
|
GQJB620٪2f٪7b٪7b1٪7d٪7d |
15 |
24 |
94.1 |
0.86 |
620 |
480 |
260/276 |
سیستم iii |
4200 |
|
GQJB620/480-18. 5 |
18.5 |
29.2 |
94.3 |
0.86 |
620 |
480 |
280/296 |
سیستم iii |
4600 |
|
GQJB620٪2f٪7b٪7b1٪7d٪7d |
22 |
34.5 |
94.7 |
0.86 |
620 |
480 |
290/306 |
سیستم iii |
5500 |
|
GQJB740٪2f٪7b٪7b1٪7d٪7d |
15 |
31.6 |
/ |
/ |
740 |
320 |
280/298 |
سیستم iii |
4200 |
|
GQJB740/303-18. 5 |
18.5 |
37.6 |
/ |
/ |
740 |
320 |
310/328 |
سیستم iii |
4650 |
|
GQJB740٪2f٪7b٪7b1٪7d٪7d |
22 |
44.7 |
/ |
/ |
740 |
320 |
330/348 |
سیستم iii |
5770 |
یادداشت ها
- برای میکسر موجود در جدول بالا ، مقدار ستون "وزن" وزن میکسر را با و بدون گنبد نشان می دهد.
- عایق سیم پیچ موتور از درجه F است و دارای امتیاز محافظت از IP68 است. موتور برای عملکرد مداوم {1}}} طراحی شده است.
- موتورهای عایق کلاس H در صورت درخواست در دسترس هستند.
- پروانه های با راندمان بالا با دو تیغه در صورت درخواست در دسترس هستند.
ابعاد نصب میکسر غوطه وری با صرفه جویی در مصرف فوق العاده انرژی با محصولات استاندارد سازگار است و از نصب و تعویض آسان تر اطمینان حاصل می کند.
نمودار میدان جریان میکسر زیر آب
میدان سرعت جریان سرعت جریان مرزی در آب شفاف V =0. 1m/s است
ابعاد میکسر زیر آب
مرجع نصب
جدول مقایسه اثر صرفه جویی در مصرف برق بین میکسر غوطه وری صرفه جویی در مصرف انرژی و میکسر غوطه وری معمولی
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB400/{{1}. 5 |
QJB1.5٪2f٪7b٪7b2٪7d٪7d٪2f٪7b٪7b3٪7d٪7d |
|
نیروی حرکتی |
1.5 کیلو وات |
1.5 کیلو وات |
|
سرعت سرعت |
740r/دقیقه |
740r/دقیقه |
|
Dia Dia. |
400 میلی متر |
400 میلی متر |
|
فشار |
600N |
600N |
|
برقی |
3.7A |
4.4A |
|
جریان استفاده واقعی |
3.3A |
4A |
|
مصرف برق در هر ساعت |
1.54 کیلووات ساعت |
1.87 کیلووات ساعت |
|
مصرف سالانه برق |
13490 کیلووات ساعت |
16380 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
2890 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB400/{{1}. 5 |
QJB2.5٪2f٪7b٪7b2٪7d٪7d٪2f٪7b٪7b3٪7d٪7d |
|
نیروی حرکتی |
2.5 کیلو وات |
2.5 کیلو وات |
|
سرعت سرعت |
740r/دقیقه |
740r/دقیقه |
|
Dia Dia. |
400 میلی متر |
400 میلی متر |
|
فشار |
800N |
800N |
|
برقی |
5.8A |
7.2A |
|
جریان استفاده واقعی |
5.5A |
6.5A |
|
مصرف برق در هر ساعت |
2.57 کیلووات ساعت |
3.04 کیلووات ساعت |
|
مصرف سالانه برق |
22514 کیلووات ساعت |
26607 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
4093 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB400٪2f٪7b٪7b1٪7d٪7d |
QJB3٪2f٪7b٪7b1٪7d٪7d٪2f٪7b٪7b2٪7d٪7d |
|
نیروی حرکتی |
3 کیلو وات |
3 کیلو وات |
|
سرعت سرعت |
740r/دقیقه |
740r/دقیقه |
|
Dia Dia. |
400 میلی متر |
400 میلی متر |
|
فشار |
920N |
920N |
|
برقی |
6.8A |
8.6A |
|
جریان استفاده واقعی |
6A |
7.5A |
|
مصرف برق در هر ساعت |
2.8 کیلووات ساعت |
3.5 کیلووات ساعت |
|
مصرف سالانه برق |
24560 کیلووات ساعت |
30660 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
6100 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620٪2f٪7b٪7b1٪7d٪7d |
qjb4/12-620/3-480 |
|
نیروی حرکتی |
4 کیلو وات |
4 کیلو وات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
1400N |
1400N |
|
برقی |
8.8A |
14.2A |
|
جریان استفاده واقعی |
6.5A |
12.5A |
|
مصرف برق در هر ساعت |
3.42 کیلووات ساعت |
5.84 کیلووات ساعت |
|
مصرف سالانه برق |
29976 کیلووات ساعت |
51158 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
21182 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620/480-7. 5 |
qjb7.5/12-620/3-480 |
|
نیروی حرکتی |
7.5 کیلو وات |
7.5 کیلو وات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
2600N |
2600N |
|
برقی |
15.4A |
28A |
|
جریان استفاده واقعی |
11A |
25A |
|
مصرف برق در هر ساعت |
5.95 کیلووات ساعت |
11.68 کیلووات ساعت |
|
مصرف سالانه برق |
50720 کیلووات ساعت |
102317 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
51596 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620٪2f٪7b٪7b1٪7d٪7d |
QJB10٪2f٪7b٪7b1٪7d٪7d٪2f٪7b٪7b2٪7d٪7d |
|
نیروی حرکتی |
10 کیلووات |
10 کیلووات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
3300N |
3300N |
|
برقی |
19.2A |
32A |
|
جریان استفاده واقعی |
13A |
28A |
|
مصرف برق در هر ساعت |
6.84 کیلووات ساعت |
13.08 کیلووات ساعت |
|
مصرف سالانه برق |
59918 کیلووات ساعت |
114580 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
54662 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620٪2f٪7b٪7b1٪7d٪7d |
QJB15٪2f٪7b٪7b1٪7d٪7d٪2f٪7b٪7b2٪7d٪7d |
|
نیروی حرکتی |
15 کیلووات |
15 کیلووات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
4000N |
4000N |
|
برقی |
30A |
43A |
|
جریان استفاده واقعی |
20.5A |
39A |
|
مصرف برق در هر ساعت |
10.79 کیلووات ساعت |
18.22 کیلووات ساعت |
|
مصرف سالانه برق |
94554 کیلووات ساعت |
159646 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
65092 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620/480-18. 5 |
qjb18.5/12-620/3-480 |
|
نیروی حرکتی |
18.5 کیلو وات |
18.5 کیلو وات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
4400N |
4400N |
|
برقی |
36.5A |
51A |
|
جریان استفاده واقعی |
25A |
47A |
|
مصرف برق در هر ساعت |
13.16 کیلووات ساعت |
21.96 کیلووات ساعت |
|
مصرف سالانه برق |
115281 کیلووات ساعت |
192369 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
77088 کیلووات ساعت (24 ساعت کار مداوم) |
|
|
نام محصول |
میکسر صرفه جویی در مصرف فوق العاده انرژی |
مخلوط کننده معمولی |
|
مدل |
GQJB620٪2f٪7b٪7b1٪7d٪7d |
QJB22٪2f٪7b٪7b1٪7d٪7d٪2f٪7b٪7b2٪7d٪7d |
|
نیروی حرکتی |
22 کیلو وات |
22 کیلو وات |
|
سرعت سرعت |
480r/دقیقه |
480r/دقیقه |
|
Dia Dia. |
620 میلی متر |
620 میلی متر |
|
فشار |
5300N |
5300N |
|
برقی |
43.1A |
60A |
|
جریان استفاده واقعی |
29.5A |
55A |
|
مصرف برق در هر ساعت |
15.53 کیلووات ساعت |
25.7 کیلووات ساعت |
|
مصرف سالانه برق |
136042 کیلووات ساعت |
225132 کیلووات ساعت |
|
صرفه جویی در برق سالانه |
89090 کیلووات ساعت (24 ساعت کار مداوم) |
|
جدول مقایسه مصرف برق
تصاویر موردی
